概 述
全自動反沖洗過濾器在普通反沖洗過濾器的基礎上實現了全自動化，自動過濾排污和自動反沖洗清污。本型號過濾器除壓差控制外，還可定時控制，可根據需要設置一定的壓差或是時間，在設備運行中，達到所設定的壓差或時間值時，電動執行器自動工作，電動排污閥自動打開，從而實現全自動反清洗與排污。其清污、排污在線過程中一同完成，不必停止水流運行。
結構形式

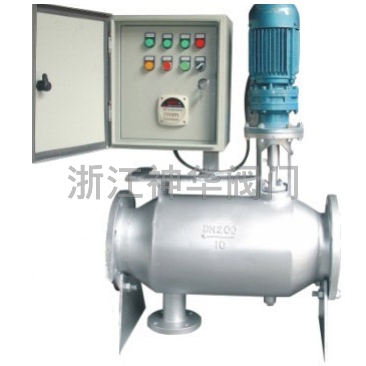

全自動反沖洗過濾器由筒體、不銹鋼過濾網、雜質收集段、電動雜質排污口、電動水流轉向蝶閥、檢測機構、執行機構和控制箱組成。
按安裝型式及水流方向的不同分為直通式和角通式兩種。
工作原理
1、 定時反沖洗排污
可設定時間為2-24小時動作。當定時時間到，電動執行器打開排污閥，過濾器進行排污30-60秒，然后電動執行器將轉向蝶閥旋轉90°Zhi阻擋濾筒位，改變水流途徑，進行反沖洗排污30-60秒。轉向蝶閥復位后，繼續排污3-5秒，然后關閉排污口。
2、 壓差控制排污
壓差控制器動作值可設定為0.03-0.07MPa，當過濾器前后壓差達到壓差控制器設定值時，壓差控制器動作，過濾器排污閥開啟，30-60秒結束。轉向蝶閥復位后，繼續排污3-5秒，然后關閉排污口。
3、 手動控制
通過控制箱上按鈕，可直接控制清污、排污。
